Столбовой выключатель ZW32-12 630-20
Столбовой выключатель ZW32-12/630-20 представляет собой высоковольтное распределительное устройство наружной установки с номинальным напряжением 12 кВ для трёхфазной сети переменного тока частотой 50 Гц. Он предназначен в основном для отключения и включения токов нагрузки, токов перегрузки и то...
Описание
маркер
Столбовой выключатель ZW32-12/630-20 представляет собой высоковольтное распределительное устройство наружной установки с номинальным напряжением 12 кВ для трёхфазной сети переменного тока частотой 50 Гц. Он предназначен в основном для отключения и включения токов нагрузки, токов перегрузки и токов короткого замыкания в электрических системах. Выключатель применяется для защиты и управления в распределительных системах трансформаторных подстанций, промышленных и горнодобывающих предприятий, а также особенно подходит для реконструкции и строительства городских и сельских электрических сетей и для мест с частыми оперативными переключениями.
Данный выключатель имеет трёхфазную опорно-стоечную конструкцию. Он характеризуется стабильными и надёжными отключающими свойствами, отсутствием опасности возгорания и взрыва, необслуживаемостью, малыми габаритами, небольшим весом и продолжительным сроком службы. В нём может использоваться приводной механизм с пружинным накоплением энергии, поддерживающий ручное оперирование, электрическое оперирование, а также дистанционное включение и отключение. Кроме того, он может работать совместно с соответствующим контроллером, образуя высоковольтный вакуумный автоматический реклоузер или автоматический секционирующий аппарат переменного тока, и является идеальным оборудованием для автоматизации электрических сетей.

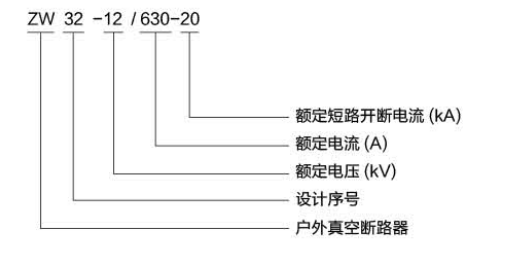

◎ Нормальные условия окружающей среды при эксплуатации
◇ Температура окружающей среды: от -40 °C до +40 °C, суточный перепад температур не превышает 20 °C;
◇ Степень загрязнения: не выше IV степени; высота над уровнем моря: не более 2500 м;
◇ Ветровое давление: не более 700 Па (что соответствует 34 м/с);
◇ Места, где отсутствует опасность пожара, взрыва, химической коррозии;
◇ Отсутствие частых сильных вибраций, сейсмическая интенсивность не превышает 8 баллов.

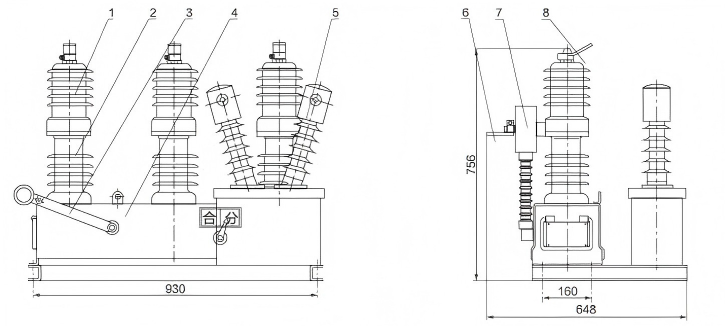

Чертёж внешнего вида и установочных размеров
1. Верхний изоляционный цилиндр (внутри размещена вакуумная дугогасительная камера)
2. Нижний изоляционный цилиндр
3. Ручная рукоятка отключения
4. Аппаратный ящик (внутри размещён приводной механизм на постоянных магнитах)
5. Трансформатор напряжения
6. Нижний вывод
7. Трансформатор тока
8. Верхний вывод
Примечание: контроллер устанавливается отдельно и на рисунке не показан.
| Основные технические параметры | |||
| Имя параметра | единица | данные | |
| Номинальное напряжение | 12 | ||
| Номинальный уровень теплоизоляции | Горизонтальная шина | kV | Чередующиеся участки, уровень земли 42, трещина 48 |
| Вертикальная шина (MCC) | Чредующиеся участки, уровень земли 75, трещина 85 | ||
| Номинальная частота | Номинальная частота | Hz | 50 |
| Номинальный ток | Номинальный ток | A | 630、1250 |
| Номинальный ток отключения при коротком замыкании | Номинальный ток отключения при коротком замыкании | kA | 20、25 |
| Номинальная последовательность срабатывания | Номинальная последовательность срабатывания | Минуты -0,3 с− Всего минут -180 с− Всего минут | |
| Номинальный ток отключения при коротком замыкании (количество циклов отключения) | Номинальный ток отключения при коротком замыкании (количество циклов отключения) | Второсортный | 30 |
| Номинальный ток включения при коротком замыкании (пиковый) | Номинальный ток включения при коротком замыкании (пиковый) | 50 | |
| Номинальный пиковый выдерживаемый ток | Номинальный пиковый выдерживаемый ток | kA | 50 |
| Номинальный кратковременный выдерживаемый ток 4 с | Номинальный кратковременный выдерживаемый ток 4 с | 20 | |
| Время включения | Время включения | ms | 30~60 |
| Время открытия | Время открытия | ms | 20~40 |
| Механический ресурс | Механический ресурс | Второсортный | 30000 |
| Выдерживаемое напряжение на вторичной цепи 1 мин (частота сети) | Выдерживаемое напряжение на вторичной цепи 1 мин (частота сети) | V | 2000 |
| Класс защиты | Класс защиты | IP | 65 |
