Низковольтное комплектное устройство стационарного типа с разделением отсеков GDF
GDF низковольтное комплектное распределительное устройство с фиксированным разделением разработано в соответствии с требованиями рынка. Впитав в себя преимущества отечественных и зарубежных низковольтных комплектных распределительных устройств, используя высокопроизводительные выдвижные или вс...
Описание
маркер
GDF низковольтное комплектное распределительное устройство с фиксированным разделением разработано в соответствии с требованиями рынка. Впитав в себя преимущества отечественных и зарубежных низковольтных комплектных распределительных устройств, используя высокопроизводительные выдвижные или вставные автоматические выключатели, была создана новая серия комплектных распределительных устройств, отличающаяся безопасностью, надежностью, превосходными характеристиками, разумной конструкцией, эстетичным внешним видом и удобством обслуживания. Данная серия комплектных распределительных устройств выполнена по модульной конструкции. Состоит из отсека горизонтальных шин, отсека вертикальных шин, отсека функциональных блоков и кабельного отсека. Отсеки разделены и изолированы друг от друга стальными или изоляционными перегородками, что эффективно предотвращает взаимное влияние аварийных ситуаций. Является новым изделием, пригодным для использования в системах переменного тока на электростанциях, подстанциях, промышленных предприятиях и других объектах.
Изделие соответствует стандартам GB7251 «Низковольтные комплектные распределительные устройства и аппараты управления» и IEC60439 «Низковольтные комплектные распределительные устройства и аппараты управления».
◎ Нормальные условия эксплуатации
◇ Высота над уровнем моря: до 2000 м включительно;
◇ Температура окружающей среды: от –5 °C до +40 °C, среднесуточная температура не выше +35 °C;
◇ Атмосферные условия: чистый воздух; при максимальной температуре +40 °C относительная влажность не превышает 50 %; при более низких температурах допускается более высокая относительная влажность (например, при +20 °C – до 90 %), однако следует учитывать, что из-за колебаний температуры возможно случайное выпадение умеренного конденсата;
◇ При транспортировке и хранении допускается кратковременное (≤ 24 ч) повышение температуры до +70 °C;
◇ Степень загрязнения окружающей среды: 3;
◇ Места, свободные от пожаро- и взрывоопасности, сильного загрязнения, химической коррозии и интенсивных вибраций.
◎ Конструктивные особенности
1. Каркасная конструкция изготовлена из высококачественной холоднокатаной стали или импортной высококачественной стали с алюмоцинковым покрытием методом гибки. В качестве минимального базового элемента используется модульное отверстие с шагом E = 25 мм. С помощью самонарезающих винтов класса прочности 8.8 собираются различные каркасы и функциональные блоки. Внутреннее пространство шкафа разделено на отсек горизонтальных шин, отсек вертикальных шин, отсек функциональных блоков и отсек выводов. Изоляция соответствует способам 3 или 4 по стандарту GB7251, что обеспечивает высокий технический уровень и рациональность конструкции.
2. Использование вставных автоматических выключателей упрощает конструкцию шкафа, уменьшает количество механических элементов, делает эксплуатацию и обслуживание простыми, удобными, безопасными и надежными.
3. Наличие независимых горизонтальных и вертикальных вторичных кабельных каналов с металлическим экранированием предотвращает воздействие электромагнитных полей на передачу сигналов в интеллектуальных шкафах, повышая надежность системы электроснабжения.
4. Уникальная конструкция передних и задних вентиляционных решеток обеспечивает современный эстетичный внешний вид, высокую степень защиты и большой воздушный поток, создавая внутри шкафа естественные вентиляционные каналы, что гарантирует хорошее рассеивание тепла и большой запас по температуре при работе с большим количеством цепей и высокой нагрузкой.
5. Шкаф полностью реализует принцип «фиксированного разделения». Функциональные блоки внутри шкафа, а также отсек вертикальных шин изолированы друг от друга заземленными металлическими перегородками, что обеспечивает высокую защиту и предотвращает распространение аварий.
6. Выход кабелей из шкафа выполнен сзади. Большой отсек выводов с независимыми клеммами для каждой цепи делает монтаж и обслуживание кабелей очень безопасными и удобными.
7. Ручка управления автоматическим выключателем MCCB и дверца блока имеют надежную механическую блокировку: при открытой дверце включение невозможно; при включенном состоянии дверцу открыть нельзя; дверцу можно открыть или закрыть только после отключения выключателя, что обеспечивает безопасность эксплуатации. Ручка управления может быть зафиксирована навесным замком в положении «Отключено» для обеспечения безопасности при техническом обслуживании.

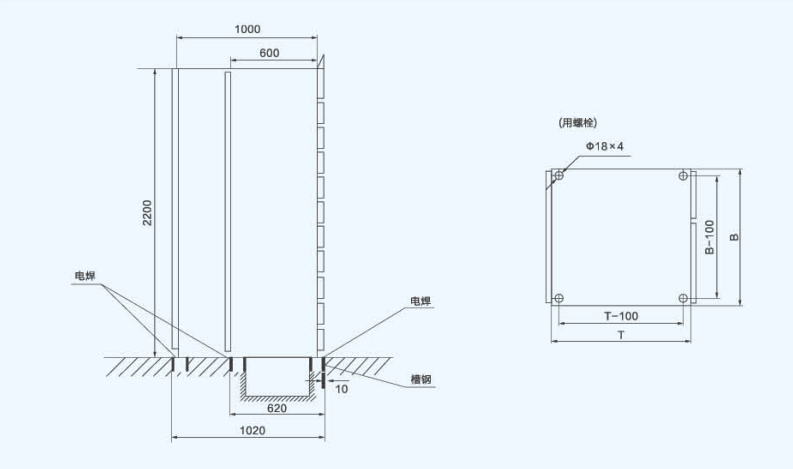

Установочные размеры
| Основные технические параметры | ||
| Номинальное напряжение основной цепи (В) | Обмен 380(400), (600) | |
| Номинальное напряжение вспомогательной цепи (В) | AC 220, 380 (400) DC 110, 220 | |
| Номинальная частота (Гц) | 50(60) | |
| Номинальное напряжение изоляции (В) | 690(1000) | |
| Номинальный ток (А) | Горизонтальная шина | ≤ 4000 |
| Вертикальная шина (MCC) | 1000 | |
| Номинальный кратковременный выдерживаемый ток шины (кА/1 с) | 50，80 | |
| Номинальный пиковый выдерживаемый ток шины (кА/0,1 с) | 105,176 | |
| Испытательное напряжение промышленной частоты (В/1 мин) | Основная цепь | 2500 |
| Вспомогательная цепь | 1760 | |
| автобус | Трехфазная четырехпроводная система | A、B、C、PEN |
| Трехфазная пятипроводная система | A、B、C、PE、N | |
| Уровень защиты | IP30 | |
