Комплектное распределительное устройство кольцевой сети стационарного типа переменного тока в металлической оболочке HXGN-12-(FZ.R)

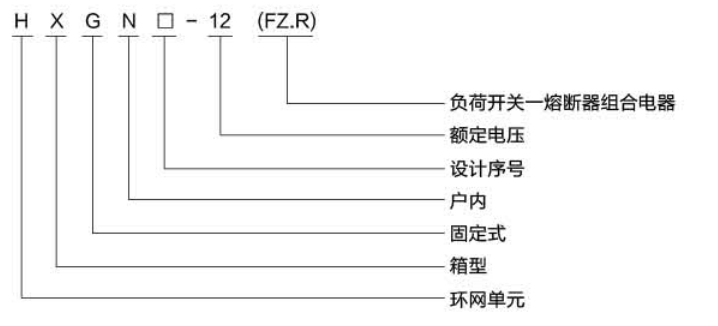

Комплектное распределительное устройство кольцевой сети стационарного типа переменного тока в металлической оболочке HXGN□-12 (FZ.R) (далее по тексту – «распределительное устройство») предназначено для применения в системах кольцевого электроснабжения или радиального электроснабжения с но...
Описание
маркер
Комплектное распределительное устройство кольцевой сети стационарного типа переменного тока в металлической оболочке HXGN□-12 (FZ.R) (далее по тексту — «распределительное устройство») предназначено для применения в системах кольцевого электроснабжения или радиального электроснабжения с номинальным напряжением 12 кВ и номинальным током до 630 А включительно. Оно особенно подходит для установки в блочных комплектных трансформаторных подстанциях заводской готовности в качестве устройства управления и защиты энергосистемы. В настоящем изделии установлены элегазовый выключатель нагрузки типа FLN36-12D в изоляционном корпусе или комбинированный аппарат типа FLRN36-12D (выключатель нагрузки — предохранитель). Изделие характеризуется малыми габаритами, небольшим весом, простотой оперирования, малым усилием оперирования, надёжной блокировкой и отсутствием необходимости в техническом обслуживании. Это новое поколение высоковольтного распределительного оборудования, отвечающее потребностям реконструкции и строительства городских электрических сетей.
Настоящее изделие соответствует стандартам: GB3906 «Комплектные распределительные устройства в металлической оболочке на переменном токе напряжением от 3 до 35 кВ», GB/T11022 «Общие технические требования к высоковольтному коммутационному оборудованию и оборудованию управления», IEC60298 «Комплектные распределительные устройства и устройства управления в металлической оболочке на переменном токе на номинальное напряжение свыше 1 кВ и до 50 кВ включительно», DL/T404 «Технические условия на заказ комплектных распределительных устройств высокого напряжения переменного тока для внутренней установки».
◎ Нормальные условия окружающей среды при эксплуатации
1. Температура окружающего воздуха: от -15 °C до +40 °C;
2. Высота над уровнем моря: 1000 м и менее;
3. Условия влажности:
Среднесуточное значение не превышает 95 %, среднесуточное давление водяного пара не превышает 2,2 кПа;
Среднемесячное значение не превышает 90 %, среднемесячное давление водяного пара не превышает 1,8 кПа.
4. Сейсмическая интенсивность: не более 8 баллов;
5. Места, где отсутствует заметное загрязнение коррозионно-активными или горючими газами.
Примечание: При условиях эксплуатации, выходящих за пределы вышеуказанных нормальных условий, заказчик может провести согласование с нашей компанией.
◎ Конструкция
Распределительное устройство состоит из корпуса шкафа, главного коммутационного аппарата (элегазового выключателя нагрузки или комбинированного аппарата), заземляющего разъединителя, отсека приборов, сборных шин, а также других электрических компонентов и вспомогательных элементов.
Корпус шкафа собран из алюмоцинкованной листовой стали методом модульного формования. В задней части шкафа предусмотрен канал сброса давления для защиты оперативного персонала при возникновении внутреннего повреждения.
Сборные шины в отсеке сборных шин покрыты изоляцией и присоединяются непосредственно к контактным зажимам выключателя нагрузки. Три фазы сборных шин расположены продольно, что позволяет произвольно расширять распределительное устройство влево и вправо и чрезвычайно легко изменять его компоновку.
Отсек приборов расположен в верхней части распределительного устройства. В отсеке могут быть установлены амперметры, вольтметры, сигнальные лампы, а также электромоторные приводы и т.д.
◎ Блокировки
Распределительное устройство оснащено следующими блокировками:
◇ При нахождении выключателя нагрузки во включённом положении оперирование заземляющим разъединителем блокируется;
◇ При нахождении заземляющего разъединителя во включённом положении оперирование выключателем нагрузки блокируется;
◇ Открытие передней дверцы кольцевого распределительного шкафа разрешено только при включённом заземляющем разъединителе, в прочих случаях передняя дверца заблокирована.
◎ Оперирование
Для распределительного устройства, укомплектованного выключателем нагрузки, оперирование производится с лицевой стороны распределительного устройства при помощи специальной рукоятки управления. На лицевой стороне приводного механизма имеются два оперативных отверстия: верхнее отверстие предназначено для оперирования заземляющим разъединителем, нижнее отверстие — для оперирования выключателем нагрузки. При оперировании вращение рукоятки по часовой стрелке соответствует направлению включения коммутационного аппарата, вращение против часовой стрелки — направлению отключения коммутационного аппарата. Также может быть установлено устройство электромоторного включения и отключения для дистанционного управления. (Внимание: в некоторых случаях выключатель нагрузки не оснащается заземляющим разъединителем, тогда оперативное отверстие заземляющего разъединителя используется для разблокировки дверцы шкафа).
Для распределительного устройства, укомплектованного комбинированным аппаратом, за исключением ручного отключения выключателя нагрузки, осуществляемого нажатием кнопки ручного отключения, порядок оперирования аналогичен вышеописанному. Шкаф комбинированного аппарата дополнительно оснащён нижним заземляющим разъединителем, который посредством тяги включается и отключается одновременно с верхним заземляющим разъединителем. При включении он снимает остаточный малый ток на нижнем держателе предохранителя, повышая тем самым безопасность при замене плавких предохранителей.
◎ Принцип кольцевого электроснабжения

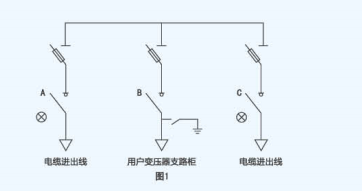

Ячейка кольцевой сети обычно состоит из трёх базовых модулей (см. Рис. 1). Вводная и выводная ячейки образуют модуль кольцевой сети. При возникновении повреждения на любой из линий она может быть своевременно изолирована, а непрерывность питания ответвления потребительского трансформатора обеспечивается другим модулем. Шкаф кольцевой сети в цепи потребителя выполняет функции защиты и изоляции трансформатора, облегчая техническое обслуживание и ремонт.
Кольцевое распределительное устройство может произвольно расширяться, и на основе базовых модулей в соответствии с требованиями заказчика могут быть сформированы различные комбинационные схемы. Возможна реализация любых комбинационных решений для любых трансформаторных (распределительных) подстанций.
◎ Особенности конструктивного исполнения

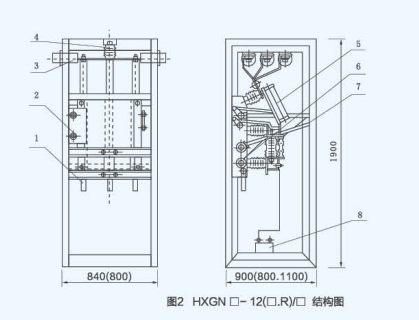

Корпус кольцевого распределительного устройства представляет собой закрытую конструкцию, состоящую из базового каркаса, верхней крышки, панелей и боковых стенок. В верхней части кольцевого распределительного устройства расположен отсек сборных шин, перед отсеком сборных шин находится отсек приборов. Стальной лист между этими двумя отсеками разделяет их. В верхней части шкафа расположен отсек выключателя нагрузки, в средней и нижней частях — отсеки кабельных вводов и выводов, а также других элементов. В состав основного оборудования кольцевого распределительного устройства входят вакуумный выключатель нагрузки, разъединитель (или разъединительный рубильник с плавкими предохранителями), заземляющий разъединитель, ограничитель перенапряжений, приводной механизм, блокировочный механизм, а также цепи измерения и учёта.
1. Заземляющий разъединитель
2. Приводной механизм
3. Проходной изолятор
4. Изолятор
5. Плавкий предохранитель (разъединительный рубильник)
6. Приводной электродвигатель
7. Выключатель нагрузки
8. Трансформатор тока
| Основные технические параметры распределительного устройства | ||||
| Серийный номер | проект | единица | параметр | |
| HXGN15-12(F) | HXGN15-12 (F,R) | |||
| 1 | Номинальное напряжение | kV | 12 | 12 |
| 2 | Номинальная частота | Hz | 50 | 50 |
| 3 | Номинальный ток главной шины | A | 630 | 630 |
| 4 | Максимальный номинальный ток предохранителя | A | – | 125 |
| 5 | Номинальный кратковременный выдерживаемый ток и номинальная длительность короткого замыкания основной цепи | kA/S | 20/3 | 20/3 |
| 6 | Номинальный ожидаемый ток отключения при коротком замыкании | kA | – | 50 |
| 7 | Прочность на разрыв цепи (между фазами, относительно земли/разомкнутая цепь) в течение 1 минуты при напряжении промышленной частоты | kV | 42/48 | 42/48 |
| 8 | Прочность на разрыв цепи (между фазами, относительно земли/разомкнутая цепь) при импульсном воздействии молнии | kV | 75/85 | 75/85 |
| 9 | Уровень защиты | IP2X | IP2X | |
| Основные технические параметры главного выключателя (выключатель нагрузки SF6 и комбинированные электроприборы) в распределительном шкафу. | ||||
| Серийный номер | проект | единица | параметр | |
| FLN36-12D/T630-20 | HXGN15-12(F,R) | |||
| 1 | Номинальный кратковременный выдерживаемый ток цепи заземления / Номинальная длительность короткого замыкания | kA/S | 12 | 20/2 |
| 2 | Номинальный пиковый выдерживаемый ток и номинальный ток включения короткого замыкания | kA | 50 | 50 |
| 3 | Номинальный ток отключения активной нагрузки | A | 630 | 630 |
| 4 | Номинальный ток отключения в замкнутом контуре | A | – | 630 |
| 5 | 5% от номинального тока отключения активной нагрузки | A | 20/3 | 31.5 |
| 6 | Номинальный ток зарядки кабеля | A | – | 10 |
| 7 | Номинальная отключающая способность трансформатора холостого хода | kVA | 42/48 | – |
| 8 | Номинальный ток отключения при переключении | A | 75/85 | – |
| 9 | Механический ресурс | Второсортный | IP2X | 2000 |
