Комплектная трансформаторная подстанция блочного типа YBW-12
Комплектная трансформаторная подстанция блочного типа YBW-12 представляет собой компактное комплектное распределительное устройство, объединяющее высоковольтное оборудование, трансформатор, низковольтное оборудование и другие элементы в единую конструкцию. Она применяется в городских высотных з...
Описание
маркер
Комплектная трансформаторная подстанция блочного типа YBW-12 представляет собой компактное комплектное распределительное устройство, объединяющее высоковольтное оборудование, трансформатор, низковольтное оборудование и другие элементы в единую конструкцию. Она применяется в городских высотных зданиях, городских и сельских постройках, жилых микрорайонах, зонах высокотехнологичного развития, на малых и средних промышленных предприятиях, в горнодобывающей промышленности, на нефтяных месторождениях, а также для временного электроснабжения строительных площадок и используется для приёма и распределения электроэнергии в распределительных системах.
Комплектная трансформаторная подстанция блочного типа YBW-12 характеризуется высокой степенью комплектности, малыми габаритами, компактностью конструкции, безопасностью и надёжностью в эксплуатации, удобством технического обслуживания, а также мобильностью. По сравнению с традиционными стационарными подстанциями капитального строительства, занимаемая площадь блочной подстанции той же мощности обычно составляет лишь от 1/10 до 1/5 от площади обычной подстанции, что значительно сокращает объём проектных и строительных работ, а также снижает затраты на строительство. В распределительных системах данная подстанция может использоваться как в кольцевых распределительных сетях, так и в системах с двойным источником питания или в радиальных оконечных распределительных системах. На сегодняшний день это новый тип комплектного оборудования для строительства и реконструкции городских и сельских трансформаторных подстанций.
Комплектная трансформаторная подстанция блочного типа YBW-12 соответствует национальному стандарту GB/T17467-1998 «Трансформаторные подстанции высокого/низкого напряжения заводской готовности»

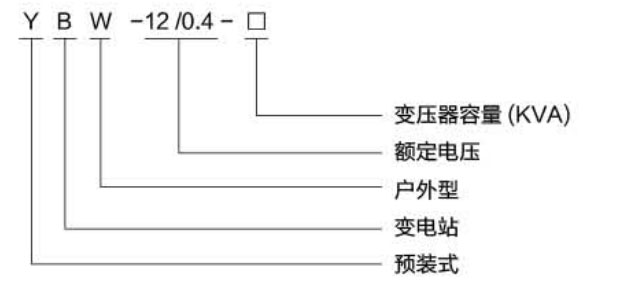

◎ Условия окружающей среды при эксплуатации
◇ Верхний предел температуры окружающего воздуха ≤ 40 °C, нижний предел ≥ -10 °C.
◇ Солнечная радиация ≤ 1000 Вт/м².
◇ Высота над уровнем моря ≤ 1000 м.
◇ Толщина гололёдно-изморозевых отложений ≤ 20 мм.
◇ Скорость ветра ≤ 35 м/с.
◇ Влажность: среднесуточная относительная влажность ≤ 95 %, среднемесячная относительная влажность ≤ 90 %; среднесуточное давление водяного пара ≤ 2,2 кПа, среднемесячное давление водяного пара ≤ 18 кПа.
◇ Сейсмичность ≤ 8 баллов.
◇ Места, где отсутствует опасность пожара, взрыва, сильное загрязнение, химическая коррозия и интенсивная вибрация.
Примечание: Особые условия эксплуатации оговариваются при размещении заказа и решаются по согласованию с заводом-изготовителем.
◎ Особенности конструкции
Настоящее изделие состоит из соединённых между собой высоковольтного распределительного устройства, трансформатора и низковольтного распределительного устройства, разделённых на три функциональных отсека, а именно: отсек высокого напряжения, отсек трансформатора и отсек низкого напряжения. Отсеки высокого и низкого напряжения обладают полным набором функций. Первичная система электроснабжения на стороне высокого напряжения может быть сконфигурирована для кольцевого электроснабжения, оконечного электроснабжения, электроснабжения от двух источников и других схем. Также возможна установка элементов учёта на стороне высокого напряжения для удовлетворения потребностей в высоковольтном учёте. В отсеке трансформатора могут быть выбраны серии S9, SC, а также другие серии малоэнергоёмких масляных трансформаторов или сухих трансформаторов. Отсек низкого напряжения в соответствии с требованиями заказчика может быть выполнен в виде панельной или шкафной конструкции, формирующей требуемую схему электроснабжения, и обладает такими функциями, как распределение силовой электроэнергии, распределение осветительной электроэнергии, компенсация реактивной мощности, учёт электроэнергии и измерение параметров электросети, что удовлетворяет различные требования пользователей, облегчает управление электроснабжением и повышает качество электроэнергии. Конструкция отсека высокого напряжения компактна и рациональна, а также оснащена полным набором функций блокировки для предотвращения ошибочных операций. По требованию заказчика для трансформатора могут быть предусмотрены направляющие рельсы, обеспечивающие удобный ввоз и вывоз трансформатора через ворота с обеих сторон отсека. Все отсеки оборудованы системой автоматического освещения. Кроме того, все комплектующие, используемые в отсеках высокого и низкого напряжения, обладают надёжными характеристиками и удобны в эксплуатации, что обеспечивает безопасную и надёжную работу изделия и удобство технического обслуживания.
Применяются два способа вентиляции: естественная и принудительная. Вентиляционные каналы предусмотрены в отсеке трансформатора, а также в отсеках высокого и низкого напряжения. Вытяжные вентиляторы оснащены устройством температурного контроля и способны автоматически включаться и отключаться при заданной температуре, обеспечивая нормальную работу трансформатора.
Конструкция корпуса предотвращает попадание дождевой воды и загрязнений. Материал корпуса выполнен из цветной стали, обладает антикоррозийными и теплоизоляционными свойствами, пригоден для длительной эксплуатации на открытом воздухе, обеспечивая защиту от коррозии, воды и пыли. Срок службы продолжительный, при этом внешний вид эстетичен.
Схема компоновки и габаритные размеры

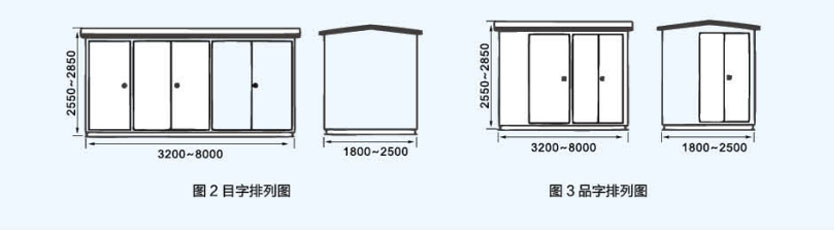

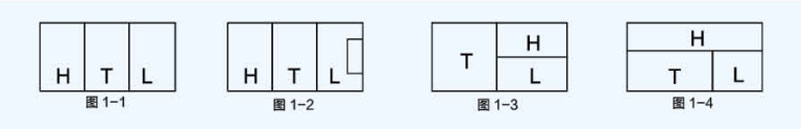

Комплектные трансформаторные подстанции блочного типа серии YB в зависимости от способа компоновки подразделяются на компоновку по типу «Му» (Рис. 1-1, Рис. 1-2) и компоновку по типу «Пинь» (Рис. 1-3, Рис. 1-4). Габаритные размеры см. на Рис. 2, Рис. 3
| Основные технические параметры | |||||
| Серийный номер | Параметр | Единица | Высоковольтное электрооборудование | трансформатор | Низковольтное электрооборудование |
| 1 | Номинальное напряжение | кВ | 10 | 10/0.4 | 0.4 |
| 2 | Номинальный ток | А | 630 | 100~2500 | |
| 3 | Номинальная частота | Гц | 50 | 50 | 50 |
| 4 | Мощность трансформатора | кВА | 100~1250 | ||
| 5 | Номинальный ток термической стабильности | кА | 20/4S | 30/1S | |
| 6 | Номинальный ток динамической стабильности (пиковый) | кА | 50 | 63 | |
| 7 | Номинальный ток короткого замыкания при включении (пиковый) | кА | 50 | 15~30 | |
| 8 | Номинальный ток короткого замыкания при отключении | кА | 31.5 (Предохранитель) | ||
| 9 | Номинальный ток отключающей нагрузки | А | 630 | ||
| 10 | Выдерживаемое напряжение промышленной частоты в течение 1 минуты | кВ | 42 между землей и фазой, 48 между обрывами | 32/28(5min) | 20/2.5 |
| 11 | Испытание импульсным напряжением молнии | кВ | 75 между землей и фазой, 85 между обрывами | 75 | |
| 12 | Класс защиты корпуса | Ip23 | Ip23 | Ip23 | |
| 13 | Уровень шума | дБ | Окрашивание на масляной основе ≤55, сухое окрашивание ≤65 | ||
| 14 | Количество цепей | индивидуальный | 1~6 | 2 | 4~30 |
| 15 | Максимальная компенсация реактивной мощности на стороне низкого напряжения | КВар | 300 | ||
