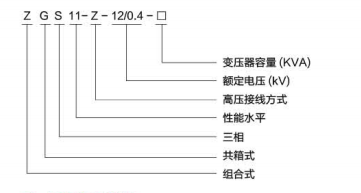

Трансформатор комбинированный ZGS11-Z (американского типа)
Комбинированный трансформатор ZGS11-Z (американского типа) предназначен для применения в системах кольцевого электроснабжения 10 кВ, системах с двойным источником питания или оконечных системах электроснабжения в качестве устройства трансформации, распределения, учёта, компенсации, управления и...
Описание
маркер
Комбинированный трансформатор ZGS11-Z (американского типа) предназначен для применения в системах кольцевого электроснабжения 10 кВ, системах с двойным источником питания или оконечных системах электроснабжения в качестве устройства трансформации, распределения, учёта, компенсации, управления и защиты. Внутри комбинированного трансформатора, помимо самого трансформатора, на стороне высокого напряжения установлены четырёхпозиционный выключатель нагрузки, двухпозиционный выключатель нагрузки, предохранитель резервной защиты и вставной предохранитель; на стороне низкого напряжения в соответствии с требованиями заказчика могут быть установлены аппараты управления, распределительные аппараты, устройства компенсации, приборы учёта и т.д. В качестве изолирующей и дугогасящей среды используется трансформаторное масло.
Настоящее изделие разработано и изготовлено с учётом передовых зарубежных технологий в сочетании с реальными условиями внутри страны.
Изделие в целом характеризуется малыми габаритами, простотой монтажа и обслуживания, низким уровнем шума, малыми потерями, защитой от хищения, высокой перегрузочной способностью и полным набором защитных функций. Оно подходит для применения в новых жилых районах, зелёных зонах, парках, на вокзалах, причалах, в гостиницах, на строительных площадках, в аэропортах и других местах.
Изделие соответствует стандартам GB/T6451, JB/T10217 «Комбинированные трансформаторы».
◎ Условия окружающей среды при эксплуатации
◇ Высота над уровнем моря не превышает 1000 м.
◇ Температура окружающей среды: от -35 °C до +40 °C.
◇ Относительная влажность: среднесуточное значение не более 95 %, среднемесячное значение не более 90 %.
◇ Место установки: места, где отсутствует опасность пожара, взрыва, химически агрессивные газы, с хорошей вентиляцией, угол наклона поверхности не более 3°.
◎ Особенности конструкции изделия
◇ Активная часть трансформатора и высоковольтное коммутационное оборудование установлены в отдельных баках, они соединены только электрически, при этом масло в них не сообщается. Электрическая дуга, возникающая при оперативных переключениях выключателя нагрузки, может вызвать только потемнение или даже карбонизацию масла в баке выключателя нагрузки, не влияя на качество масла в трансформаторе.
◇ Малые потери, высокая перегрузочная способность.
◇ Может применяться в системах кольцевого электроснабжения, системах с двойным источником питания или оконечных системах электроснабжения, переключение режимов электроснабжения удобно, работа надёжна.
◇ Настоящее изделие может быть оснащено устройством защиты от обрыва фазы, при обрыве фазы автоматически отключается низковольтный автоматический выключатель (вводной выключатель).

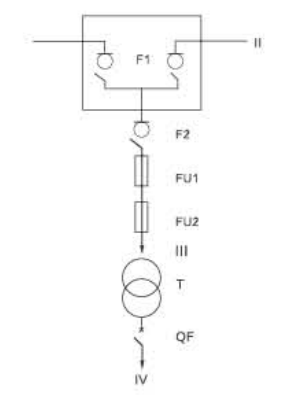

I Ввод (вывод) высокого напряжения
II Ввод (вывод) высокого напряжения
F1 Четырёхпозиционный выключатель нагрузки FYN28-12/T630
F2 Двухпозиционный выключатель нагрузки FYN28A-12/T100
FU1 Вставной предохранитель
FU2 Предохранитель резервной защиты
III Ввод высокого напряжения трансформатора
T Трансформатор
QF Низковольтный автоматический выключатель
IV Ввод низкого напряжения

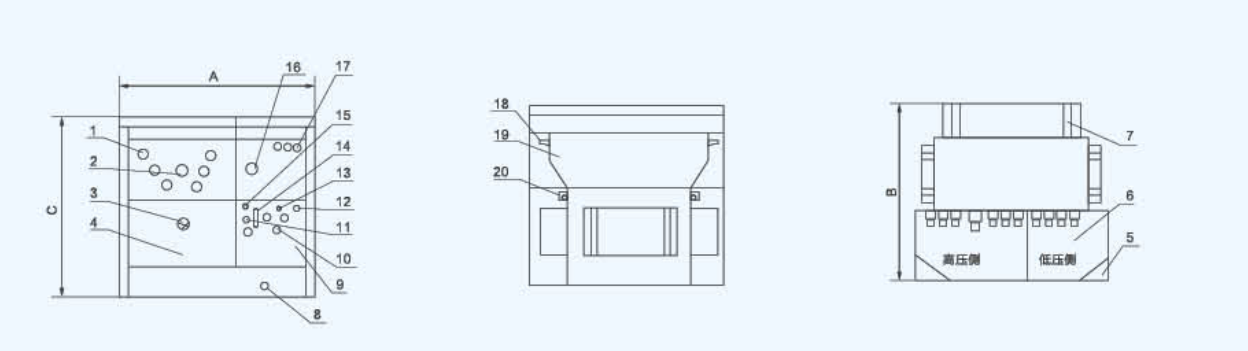

1. Высоковольтная изоляционная втулка
2. Четырёхпозиционный выключатель нагрузки
3. Переключатель ответвлений
4. Трансформатор
5. Распределительный шкаф
6. Низковольтный отсек
7. Радиатор
8. Кран для слива масла
9. Нижний бак
10. Низковольтный вывод
11. Масляный термометр
12. Маслозаливное отверстие
13. Клапан сброса давления
14. Маслоуказатель
15. Манометр
16. Двухпозиционный выключатель нагрузки
17. Вставной предохранитель
18. Опорный элемент
19. Верхний бак
20. Подъёмная проушина
Рис. 2 Упрощённая схема конструкции комбинированного трансформатора

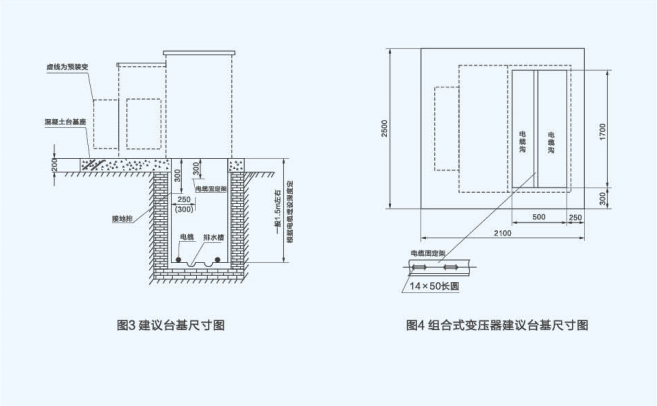

◎ Монтажная платформа
Комбинированный трансформатор должен устанавливаться на горизонтальной бетонной площадке, поверхность которой должна выдерживать его вес. Размеры фундаментного основания (см. Рис. 3, Рис. 4)
◎ Примечание
1. Соответствующие размеры см. на чертеже габаритных размеров комбинированного трансформатора;
2. Бетонное фундаментное основание должно быть горизонтальным, поверхность ровной, равномерно воспринимающей вес блочной трансформаторной подстанции заводской готовности. Комбинированная трансформаторная подстанция крепится к фундаменту с помощью прижимных планок;
3. Форма и размеры шины заземления и кронштейнов крепления кабеля могут быть соответствующим образом изменены в зависимости от реальных условий;
4. Внутренние стены кабельного отсека и поверхность фундаментной платформы затираются цементно-песчаным раствором в соотношении 1:25, толщина слоя 20 мм, поверхность должна быть ровной;
5. Дно кабельного отсека должно иметь уклон в сторону водоотводной канавки во избежание скопления воды.
6. Контур заземления выполняется из круглой стали диаметром 12 мм или полосовой стали 30x4 мм, выводится с двух сторон на верхнюю часть фундамента и приваривается к закладным стальным пластинам. Сопротивление заземления должно соответствовать требованиям местного предприятия электрических сетей.
| Основные технические параметры | |||
| Серийный номер | Параметр | единица | Низковольтное электрооборудование |
| 1 | Номинальное напряжение | kV | 10/0.4 (Высокое напряжение / Низкое напряжение) |
| 2 | Максимальное рабочее напряжение | A | 12 (Сторона высокого напряжения) |
| 3 | Номинальная частота | Hz | 50 |
| 4 | Мощность трансформатора | kVA | 150–1600 |
| 5 | Выдерживаемое напряжение на частоте сети в течение 1 минуты | kA | 35 |
| 6 | Импульсное напряжение молнии | kA | 75 |
| 7 | Способ охлаждения | kA | Самоохлаждающийся с масляным охлаждением |
| 8 | Ток срабатывания резервного предохранителя высокого напряжения | kA | 50 |
| 9 | Ток срабатывания встраиваемого предохранителя | A | 2.5 |
| 10 | Температура окружающей среды | kV | –35~+40 |
| 11 | Допустимое повышение температуры охлаждающей жидкости | kV | 65 |
| 12 | Регулирование напряжения холостого хода | ±5% или ±2×2.5% | |
| 13 | Уровень шума | dB | 50 |
| 14 | Класс защиты | индивидуальный | IP43 |
