Низковольтное комплектное устройство выдвижного типа YGC
Низковольтное комплектное устройство выдвижного типа YGC (низковольтное комплектное устройство распределения и управления) предназначено для применения в системах с номинальным рабочим напряжением 400 В (690 В), в трёхфазных четырёхпроводных или трёхфазных трёхпроводных системах переменного ток...
Описание
маркер
Низковольтное комплектное устройство выдвижного типа YGC (низковольтное комплектное устройство распределения и управления) предназначено для применения в системах с номинальным рабочим напряжением 400 В (690 В), в трёхфазных четырёхпроводных или трёхфазных трёхпроводных системах переменного тока и используется на электростанциях, трансформаторных подстанциях, промышленных и горнодобывающих предприятиях, а также в высотных зданиях для приёма электроэнергии, распределения электроэнергии, компенсации реактивной мощности, учёта электроэнергии, освещения и централизованного управления электродвигателями.
Настоящее изделие соответствует стандартам: GB7251 «Низковольтные комплектные устройства распределения и управления», JB/19661 «Низковольтные выдвижные распределительные устройства», IEC60439.1 «Низковольтные комплектные устройства распределения и управления».
◎ Нормальные условия эксплуатации
1. Высота над уровнем моря: 2000 м и менее.
2. Температура окружающей среды: от -5 °C до +40 °C, среднесуточная температура не выше +35 °C.
3. Относительная влажность: при температуре +40 °C не превышает 50 %; при более низкой температуре допускается более высокая относительная влажность, например, при +20 °C — 90 %; места, где отсутствует опасность пожара, взрыва, сильное загрязнение,
4. Химическая коррозия и интенсивная вибрация; наклон относительно вертикальной плоскости не более 5°.
5. Пригодно для транспортировки и хранения при следующих температурах: от -25 °C до +55 °C, в течение короткого времени (не более 24 ч) — не выше +70 °C.
Если вышеуказанные условия эксплуатации не могут быть соблюдены, пользователь при размещении заказа должен уведомить об этом нашу компанию для согласования и решения вопроса.
◎ Особенности конструкции
Низковольтный выдвижной распределительный шкаф YGC (низковольтное комплектное устройство распределения и управления) представляет собой сборно-разборную конструкцию. Все конструктивные элементы каркаса шкафа подвергнуты цинкованию и нанесению порошкового покрытия, соединяются между собой посредством винтовых креплений в базовый каркас. Затем, в соответствии с потребностями, добавляются двери, перегородки, панели, выдвижные ящики, монтажные кронштейны, а также сборные шины, электрические компоненты и прочие детали, в результате чего собирается полноценный шкаф центра управления. Конструкция настоящего шкафа обладает следующими особенностями:
◇ Каркас шкафа
Каркас шкафа собирается из профилей С-образного сечения. Детали каркаса и специальные комплектующие поставляются нашей компанией в комплекте, что гарантирует точность и качество шкафа.
1. Формовочные размеры комплектующих, размеры отверстий и интервалы между отсеками оборудования выполнены по модульной системе (модуль Е = 20 мм, то же ниже);
2. Внутренние конструктивные элементы подвергнуты цинкованию;
3. Верхняя крышка шкафа выполнена съёмной, по четырём углам верхней части шкафа установлены подъёмные кольца для такелажных работ и транспортировки;
4. Наружные поверхности подвергнуты фосфатированию, после чего нанесено электростатическое эпоксидное порошковое покрытие;
5. Каркас шкафа разделён на три изолированных друг от друга отсека: отсек сборных шин, отсек функциональных блоков и кабельный отсек, что предотвращает распространение аварии и облегчает проведение ремонтных работ под напряжением.
◇ Функциональный блок (выдвижная часть)
1. Высота выдвижного блока по модулю составляет 200 мм и подразделяется на пять типоразмерных серий: 1/2 блока, 1 блок, 1,5 блока, 2 блока, 3 блока. Номинальный ток цепей блока — 630 А и ниже.
2. В каждом шкафу МСС может быть установлено максимально 9 выдвижных блоков по одному блоку или 18 выдвижных блоков по половине блока.
3. Дверная панель отсека механически сблокирована с выдвижным блоком посредством приводного механизма главного выключателя. При нахождении главного выключателя во включённом положении выдвижной блок не может быть выдвинут.
4. Приводной механизм главного выключателя может быть заблокирован навесным замком во включённом или отключённом положении, что позволяет безопасно производить ремонт электрического оборудования.
5. На задней стороне функционального блока расположены втычные контакты главной цепи и вторичный штекерный разъём вспомогательных цепей.
6. Отсек функционального блока отделён металлическими перегородками.
7. Шторка в отсеке автоматически открывается и закрывается при вкатывании и выкатывании выдвижного блока, что исключает возможность прикосновения к вертикальным сборным шинам внутри отсека.
8. В выдвижном блоке применён поворотный механизм вкатывания, обладающий функцией трёх положений. Оперирование простое и надёжное.

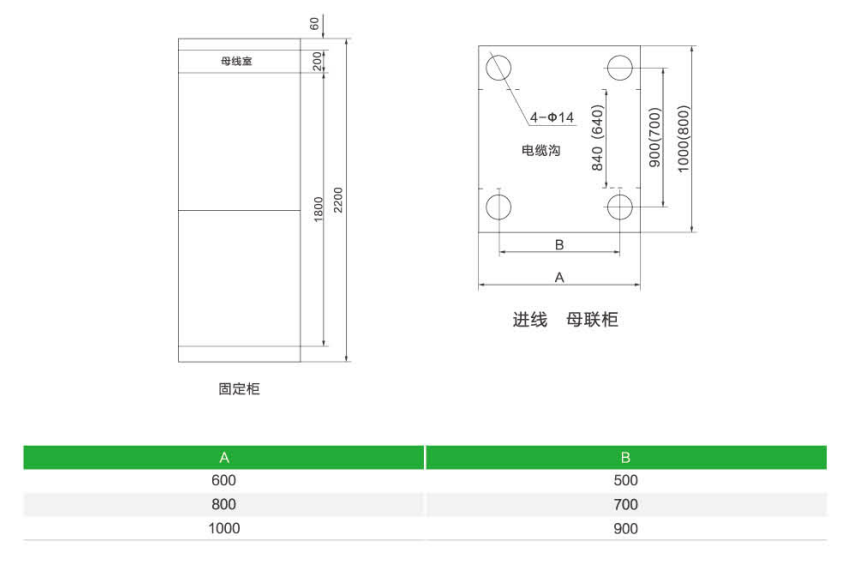

Внешний вид и установочные размеры
| Основные технические параметры | ||
| Номинальное напряжение основной цепи (В) | Обмен 400 (600) | |
| Номинальное напряжение вспомогательной цепи (В) | AC 220, 380 (400) DC 110, 220 | |
| Номинальная частота (Гц) | 50(60) | |
| Номинальное напряжение изоляции (В) | 690(1000) | |
| Номинальный ток (А) | Горизонтальная шина | ≤ 6000 |
| Вертикальная шина (MCC) | 1000 | |
| Номинальный кратковременный выдерживаемый ток шины (кА/1 с) | 50，80 | |
| Номинальный пиковый выдерживаемый ток шины (кА/0,1 с) | 105,176 | |
| Испытательное напряжение промышленной частоты (В/1 мин) | Основная цепь | 2500 |
| Вспомогательная цепь | 1760 | |
| автобус | Трехфазная четырехпроводная система | A、B、C、PEN |
| Трехфазная пятипроводная система | A、B、C、PE、N | |
| Уровень защиты | IP40 | |
