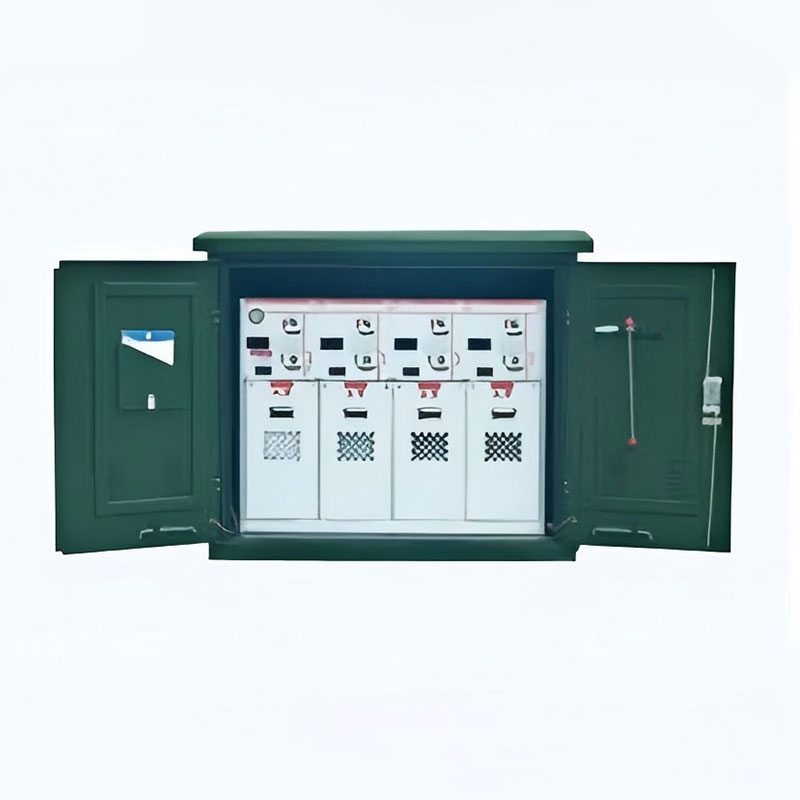

Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа)
Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа), выпускаемый нашей компанией, прошёл испытания в Государственном центре контроля и испытаний высоковольтного и низковольтного электрооборудования. Изделие широко применяется в системах передачи и распределения электроэнергии...
Описание
маркер
Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа), выпускаемый нашей компанией, прошёл испытания в Государственном центре контроля и испытаний высоковольтного и низковольтного электрооборудования. Изделие широко применяется в системах передачи и распределения электроэнергии 10 кВ / 6 кВ государственных электрических сетей и является предпочтительным выбором для оборудования трансформаторных и распределительных систем различных потребителей в городской и сельской местности.
Распределительный шкаф выполнен в виде модульных блоков и может компоноваться в соответствии с различными требованиями применения. Он состоит из двух основных категорий: комбинации стационарных блоков и расширяемых блоков, что удовлетворяет потребности различных подстанций в гибком применении компактных распределительных шкафов.
Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа) представляет собой полностью герметичную систему, в которой все токоведущие части и коммутационные аппараты заключены в корпус из нержавеющей стали. Всё коммутационное устройство не подвержено влиянию внешних условий окружающей среды, что обеспечивает надёжность эксплуатации и безопасность персонала. Кроме того, устройство не требует технического обслуживания. Благодаря выбору расширяемой системы сборных шин может быть реализована любая комбинация с достижением полной модульности. Расширяемая сборная шина имеет безопасную изоляцию и экранирование, что гарантирует надёжность и безопасность. Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа) одновременно может предоставлять решения по автоматизации с телеуправлением и телесигнализацией, формируя концепцию интеллектуального коммутационного аппарата и значительно сокращая объём работ по монтажу и наладке на месте.

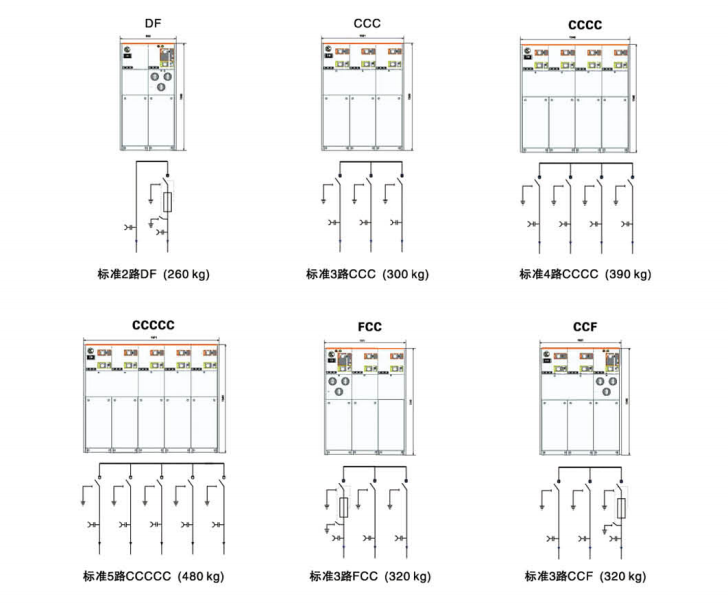

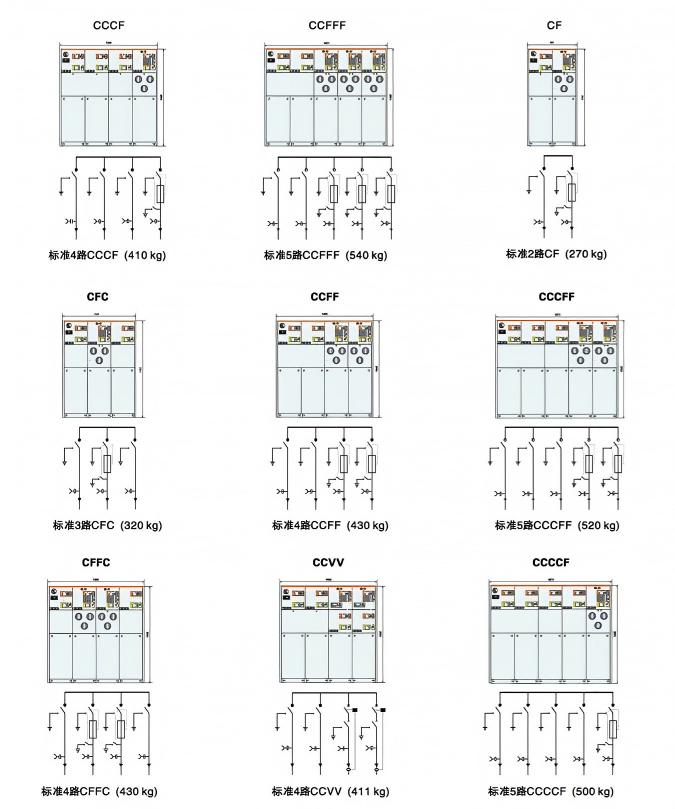

Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа) подразделяется на стандартную нерасширяемую комплектацию и стандартную расширяемую комплектацию. Благодаря сочетанию полной и частичной модульности, а также собственной расширяемости, он обладает исключительной гибкостью.
Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа) соответствует государственным стандартам GB. Расчётный срок службы при эксплуатации в помещении (при температуре 20 °C) превышает 30 лет.
◎ Основные характеристики изделия
◇ Техническое описание
Кольцевой сетевой шкаф DFKW-12 (распределительный пункт блочного типа) смонтирован на раме из оцинкованной стали. Коммутационные модули размещены в баке с элегазом (шестифтористой серой). Бак изготовлен из коррозионно-стойкой и немагнитной нержавеющей стали толщиной 3 мм.
Бак с элегазом представляет собой «герметичную систему под давлением», способную работать в течение 30 лет при нормальных условиях эксплуатации. Рабочее давление элегаза в нормальном режиме составляет от 0,15 до 0,4 бар. Бак оснащён устройством сброса давления, обеспечивающим при чрезмерном повышении давления выпуск газа через дно или заднюю стенку.
◇ Коммутационный модуль
В выключателе нагрузки применён коаксиально-поворотный двухразрывный принцип действия. Кинематическое управление осуществляется через единое оперативное отверстие во взаимодействии с кулисным механизмом. Таким образом, коммутационный аппарат в любой момент времени может находиться только в одном из трёх состояний: «включено», «отключено», «заземлено», что полностью исключает возможность ошибочных операций.
◇ Приводной механизм
Приводной механизм коммутационного аппарата установлен снаружи бака в передней его части. Он подвергнут специальной технологической обработке для защиты от коррозии, удобен для ручного управления и технического обслуживания, а также легко поддаётся переводу на электромоторное управление.
Каждый модуль распределительного шкафа типа DFKW-12 имеет следующую конфигурацию:
1. Ёмкостной индикатор напряжения на проходных изоляторах ввода.
2. Манометр для контроля плотности элегаза (шестифтористой серы), устанавливаемый по одному на каждый газовый отсек.
3. Подъёмные проушины для такелажных работ.
4. Рукоятка управления.
Дополнительное оснащение по выбору
1. Электромоторный привод.
2. Указатель короткого замыкания и замыкания на землю в кабельной линии.
3. Трансформатор тока и измерительные приборы.
4. Устройство дистанционного мониторинга и сопряжения.

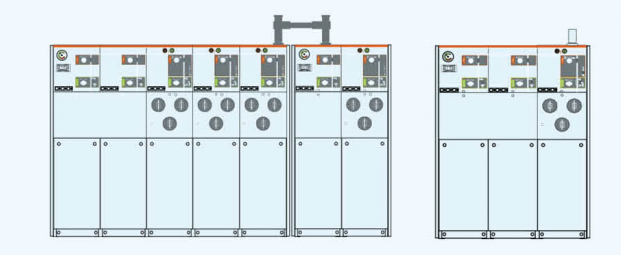

Стандартные расширяемые модули

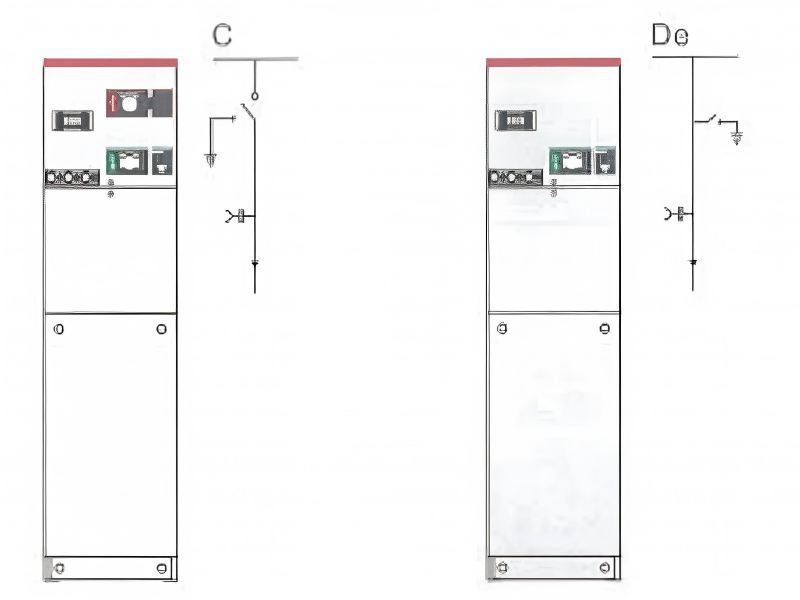

C Модуль выключателя нагрузки (ширина = 325 мм)
De Модуль кабельного присоединения с заземляющим разъединителем (ширина = 325 мм)

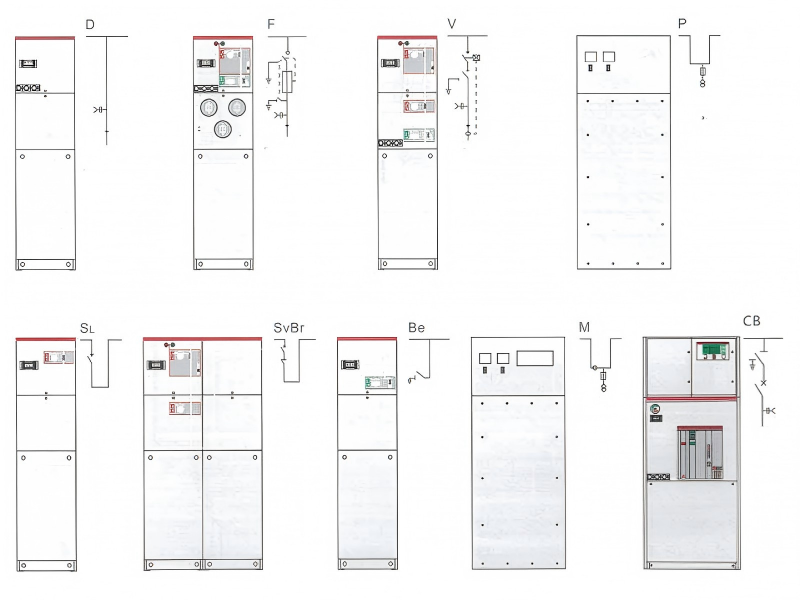

D Модуль кабельного присоединения без заземляющего разъединителя (ширина = 325 мм)
F Модуль комбинированного аппарата — выключатель нагрузки с плавкими предохранителями (ширина = 325 мм)
V Модуль вакуумного выключателя (ширина = 325 мм)
SL Модуль секционного выключателя сборных шин (выключатель нагрузки) (ширина = 325 мм)
SVBr Модуль секционного выключателя сборных шин (вакуумный выключатель)
SV всегда применяется вместе с модулем подъёма сборных шин (общая ширина = 650 мм)
Be Модуль заземления сборных шин (ширина = 325 мм)
MPT Модуль учёта на 12 кВ (ширина = 650 мм)
Модуль учёта на 24 кВ (ширина = 900 мм)
Примечание: отдельный модуль должен быть укомплектован адаптером расширения перед вводом в эксплуатацию.
| Показатели эффективности | ||||||
| ◇ Давление газа SF6 | Абсолютное давление при 20°C: 1,4 бар | ◇ Нормальные условия эксплуатации | ||||
| Годовая скорость утечки газа | ≤ 0,2% в год | Максимальная температура | 40℃ | |||
| Уровень защиты | IP67 | Минимальная температура | -40℃ | |||
| Толщина газовой камеры из нержавеющей стали | 3.0mm | Максимальная средняя относительная влажность | ≤ 95% | |||
| Высота над уровнем моря | ≤ 2000 метров | |||||
| ◇ Шины | ◇ Цвет | |||||
| Шины внутри распределительного устройства | 400mm²Cu | Передняя панель коммутационного шкафа | RAL7012 | |||
| Заземляющая шина распределительного устройства | 400mm²Cu | Боковые панели и передняя крышка отсека для кабелей | RAL7035 | |||
| ◇Соответствует стандартам | ||||||
| GB/T11022 | GB3906 | GB1985 | GB3309 | EC60129 | EC60298 | IEC60694 |
| GB16926 | GB38041 | GB1984 | IEC60056 | EC60265 | EC60420 | |
| Технические параметры | |||||||
| Параметр | проект | Модуль C | Модуль F | V модуль | модуль CB | ||
| Выключатель нагрузки | Комбинированные электроприборы | Вакуумный выключатель | Выключатель изоляции/заземления | Вакуумный автоматический выключатель | Выключатель изоляции/заземления | ||
| Номинальное напряжение | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| Номинальная частота | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Пробивное напряжение основной частоты (между фазами/разрыв) | kV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
| Пробивное напряжение при ударе молнии | kV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
| Номинальный ток | A | 630 | Примечание 1) | 630 | 630 | 1250/630 | |
| Отключающая способность: | |||||||
| Номинальный ток отключения в замкнутом контуре | A | 630 | |||||
| Номинальный ток отключения при зарядке кабеля | A | 10 | |||||
| Номинальный ток включения короткого замыкания (пиковый) | A | 50 | 80 | ||||
| Номинальный пиковый выдерживаемый ток | kA | 50 | |||||
| Номинальный кратковременный выдерживаемый ток | kA/35 | 20 | |||||
| Номинальный ток отключения короткого замыкания | kA | 31.5 | 20 | 25 | |||
| Номинальный ток переключения | A | 1700 | |||||
| Максимальный ток соответствующего предохранителя | A | -- | 125 | ||||
| Сопротивление контура | –n | ≤300 | ≤600 | -- | -- | -- | -- |
| Механический срок службы | Второсортный | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
| Примечание: (1) Зависит от номинального тока предохранителя. | |||||||
